MCD5075 マスタークロック用　　　　75ΩデジタルケーブルBNC/BNC



本商品は、2月17日にオークションで落札された2本組セット品です。

 Chord DaveとM-Scalerの間で2本使います。

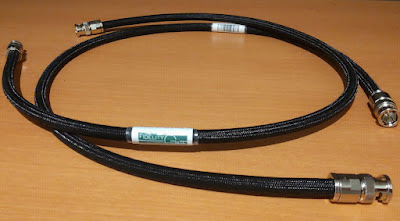

FidelityGate マスタークロック用デジタルケーブル75Ω専用BNCーBNC　MCD5075　2本セット　新品

シースの剥ぎ取り

架橋ポリエチレン被覆に置き換えてコットンスリーブを被せる
※架橋ポリエチレンは、175℃以下で熱収縮させて編組シールドに密着させる

PETのメッシュスリーブ1回目

PETのメッシュスリーブ2回目

BNCコネクターのロックリングで2回目の
PETスリーブを強く締め上げる




編組シールドの銀メッキは希少（通常は錫メッキ）

BNC75Ω専用プラグ取り付け完成

JANコード：4580525451373
品名：MCD5075-0.75m
価格（1本）：50,000円（税別）

（仕様）
・DIG5000デジタルケーブルをBNC-BNCに仕様変更したハイエンドユーザー向け
・特性インピーダンス75Ω
・BNCプラグ（75Ω専用品）2018年に新発売されたトーコネ製を採用。
・定在波比： 4GHzまで1.2以下、6GHzまで1.3以下を満たしています。
■ケーブル物語：BNCコネクタの特性インピーダンス75Ωと50Ωの構造上の違い

（使用上の注意）
ケーブルの方向性：FIDELITYGATEと読める方向に信号を流してください。FからGATE方向です。

■製品の製作過程とMCD3075（DIG3000）との違いを説明します。

　　MCD3075（DIG3000）　　　　　　MCD5075

特性インピーダンス：75Ω　　　　　　　　　75Ω

○同軸編組シールド非メッキ銅　　◎同軸編組二重シールド：アルミ箔＆銀メッキ

　　　　　　　　　　　　　　　　※編組シールドは、銀メッキ

○単線コア非メッキ銅　　　　　　◎錫メッキ7本撚り銅線

◎絶縁体：発砲ポリエチレン　　　◎発砲ポリエチレン

◎絶縁シース：架橋ポリエチレン　◎架橋ポリエチレン

◎静電気対策：コットンスリーブ　◎コットンスリーブ

◎振動対策：ＰＥＴ編組スリーブ　◎ＰＥＴ編組スリーブ

作業工程

工程１．ケーブルのシースを剥ぎ取る

工程２．剥ぎ取ったシースの代わりに架橋ポリエチレンスリーブを被せる

工程３．コットンスリーブを被せる

工程４．ポリエステルの編組スリーブを被せる

工程５．ポリエステルの編組スリーブを二重に被せてケーブルを締め上げる

工程６．BNCプラグ75Ω専用品を取り付ける

工程７．導通テスト

工程８．出荷前プリエージング（約50時間）

工程９．ロゴマークとJANコードシール貼り付け

工程10．梱包・出荷

※ケーブル長は、BNC端子先端↔BNC端子先端で約75センチです。
